Tutoriel d’installations

Pour les rideaux à enroulement

Étape 1

Fixer le profil de battue inférieur (si demandé)

Étape 2

Monter le profil supérieur et les guides latéraux,  les guides latéraux sont livrés plus long (sauf côtes précises du client) et nécessitent d’être coupés par le carrossier dans la partie basse.



Étape 3

Visser le profil supérieur de finition (équerre)

Étape 4

Monter le profil extérieur anti-pluie (si demandé), les profils supérieurs et anti-pluie sont optionnels.



Étape 5

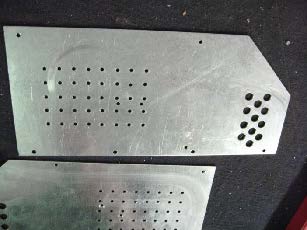

Placer les plaques de fixation gauche et droite de chaque coté du coffre

Étape 6

Monter les plaques appuyées sur le profil latéral, les roues viennent pré-montées sur les plaques. Elles peuvent toutefois être déplacées si nécessaires pour modifier l’angle de montée et descente du rideau



Étape 7

Procéder au montage des guides latéraux, le marquage des guides servira à connaître la mesure exacte du joint



Étape 8

Couper les joints latéraux des guides avant de les enfiler

Étape 9

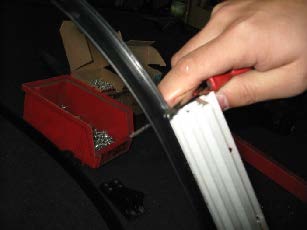

Enfiler les joints dans les guides

Étape 10

Couper le joint au niveau du guide

Étape 11

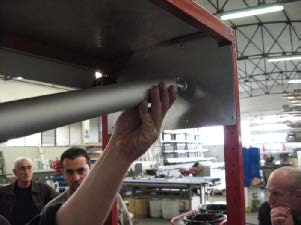

Placez le rouleau dans les supports de montage des plaques

Étape 12

La marque sur le papier enroulée sur le tube doit être face au sol, ne jamais retirer la bande de papier placée sur le rouleau avant de terminer l’assemblage

Étape 13

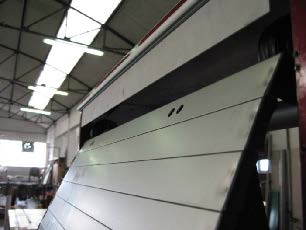

Maintenant, placez le rideau sur le rouleau

Étape 14

Assurez-vous que le rideau est entièrement ouvert avant de procéder à l’installation

Étape 15

Monter le rideau à la hauteur maximale

Étape 16

Replacer à nouveau les guides verticaux en s’assurant que le rideau est dans ces derniers.

Étape 17

Baisser le rideau jusqu’en bas

Étape 18

Enfiler la barre dans les supports situés dans la dernière lame en partie basse du rideau

Étape 19

Monter les bouchons latéraux de chaque coté du tube et les fixer, pour les rideaux avec double poignée, monter les pattes de fixation sur les guides latéraux.

Étape 20

Lever le rideau et marquer de chaque coté l’endroit ou vont  être fixés les butées du rideau

Étape 21

Fixer les butées de chaque coté du rideau, pour les rideaux avec poignée ou en retrait dans le coffre, monter les butées internes à l’intérieur des profils latéraux

Étape 22

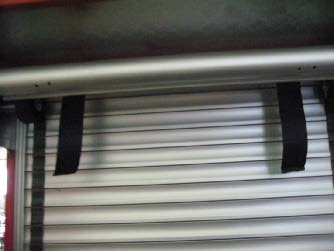

fixer les sangles des volets roulants.

Étape 23

Faire 2 trous dans le rouleau en face des sangles avec une perceuse (trous dimensionnés aux rivets)

Étape 24

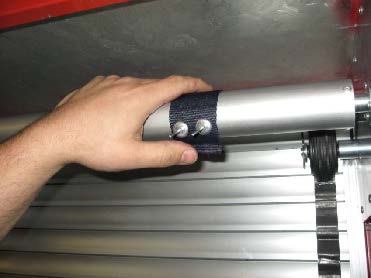

Placez les sangles sur le rouleau et les fixer avec deux rivets sur chaque sangle

Étape 25

Retirer la bande de papier enroulée autour du rouleau

Étape 26

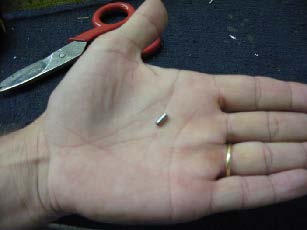

Une goupille va tomber et le rouleau va se mettre en position bloquée

Étape 27

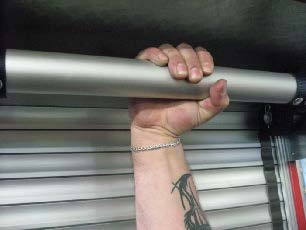

Prendre le rouleau d’une main, le faire tourner dans le sens de la tension et le relâcher doucement

Etape 28

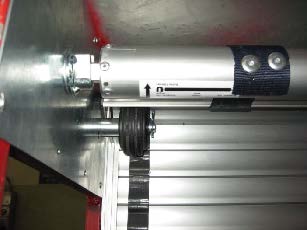

L’enrouleur est maintenant en tension et prêt à travailler

Etape 29

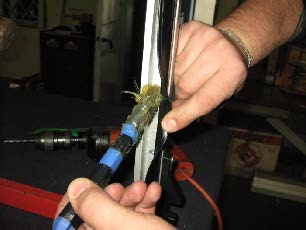

Graisser les deux profils latéraux afin d’aider au glissement du rideau

 Étape 30

Ouvrir le rideau, tester le rideau

Nouveau rideau système READY pour un montage rapide et facile en 13 minutes.

Cette vidéo est réalisée en temps réel.
Ce rideau est destiné aux véhicules pompiers et industriels.
le modèle MP5 possède des guides latéraux avec un rebord qui vient se plaquer contre la carrosserie et évite de mettre un joint de finition.
SRS vous permet de gagner du temps et de faire des économies.
Nous fabriquons des rideaux avec différents types de fermeture : à poignée, à barre, avec ou sans clé.
Dimensions sur mesure.
